Zstack私有云解决方案
产品概述
ZStack Mini边缘计算一体机(简称:ZStack Mini)将轻量化的ZStack云引擎搭载于双子星服务器上,通过软硬一体化输出形式提供一站式云计算解决方案。ZStack Mini采用工业级标准设计,支持两节点起步,具备开箱即用、灵活弹性扩展以及完善的云计算服务能力,助力企业有效节约IT成本、加速信息化建设效率、以及应对边缘计算等新型业务场景挑战,实现全面的数字化转型。
产品架构
系统架构

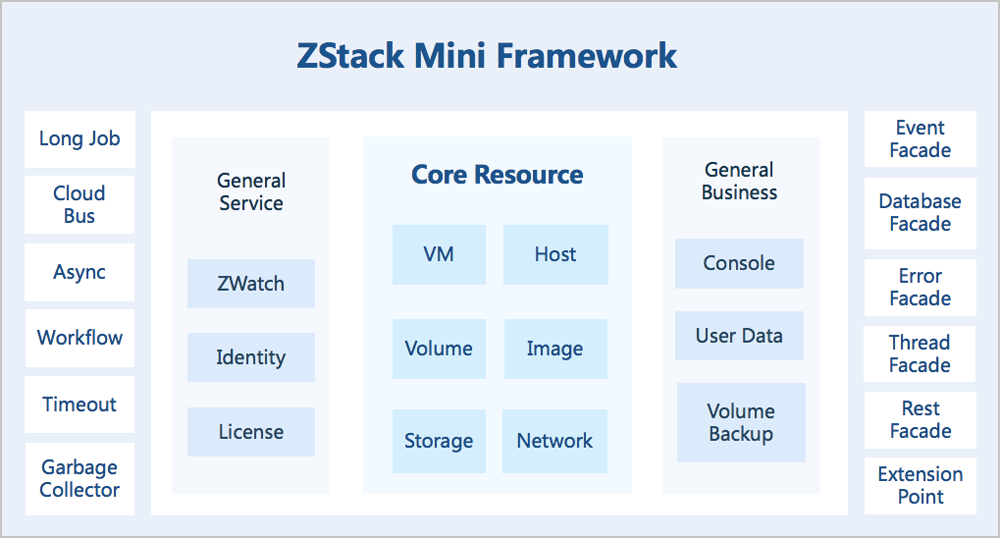

ZStack Mini继承了ZStack的4S架构优势(即:简单Simple、健壮Strong、弹性Scalable、智能Smart),使用消息总线与数据库及各服务模块进行通信,提供更轻量灵活的云主机管理、一体机管理、存储调度、网络功能、监控审计等功能。ZStack Mini也提供了标准的API和SDK,支持RESTful APIs进行资源调度管理,方便后期对用户业务进行深度对接和集成。

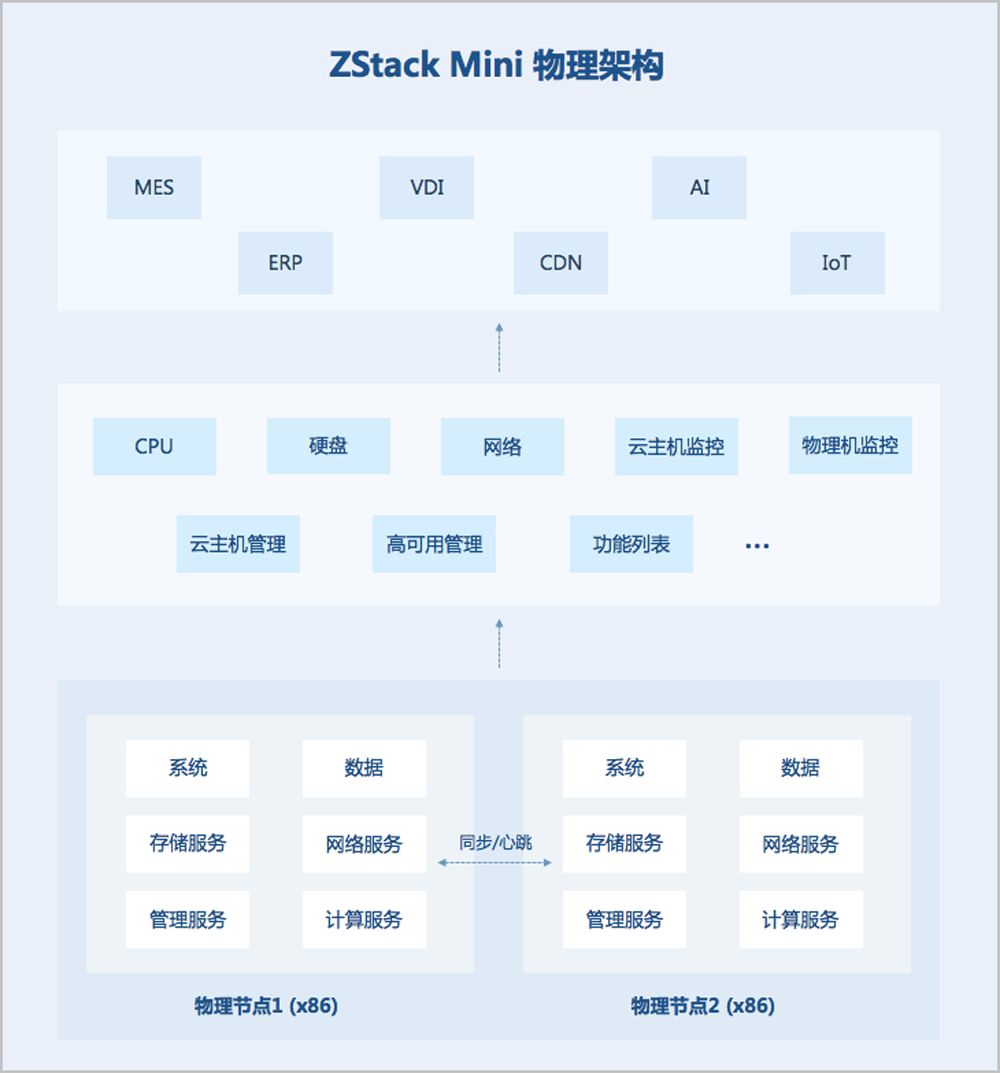

物理架构
ZStack Mini提供了软硬一体化、模块化的基础设施,可显著降低企业上云门槛以及后期运维负担。依托于ZStack成熟的云引擎,ZStack Mini面向诸多场景进行针对性适配与改善,包括软硬件全冗余设计、内置的双活存储、全可视化运维界面、细粒度报警信息、可热插拔硬件模块等,在加速企业应用上云同时,为之提供稳定性、可用性、操作性皆为最佳实践的基础设施环境。
ZStack Mini采用双子星模块化服务器设计,并配备x86标准组件,充分满足应用程序对硬件兼容性的要求;其底层使用实时同步的双活存储,同步网络以及心跳网络均为独立冗余线路,可极大提高高可用效率并降低数据丢失风险;平台软件使用微服务架构,在双活存储的基础上可实现任一节点故障后数据与服务均仍正常工作,从而为上层应用的高可用提供稳定基础。

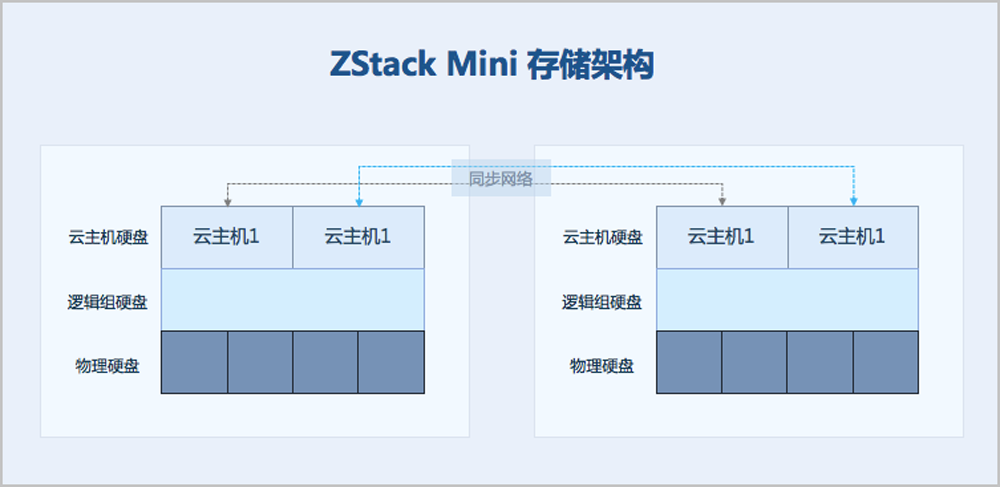

存储架构
ZStack Mini在存储设计上,物理硬盘同样使用传统RAID技术,但在此之上又采用了逻辑分区技术以对存储空间进行划分,且两节点之间独立针对每个云主机硬盘进行块级别同步,减少故障域的同时提高同步效率。由于云主机硬盘到物理硬盘之间取消了传统虚拟化中的共享文件系统,直接以块设备形式存取数据,因而性能损耗微乎其微,云主机可充分发挥物理存储性能。
产品功能

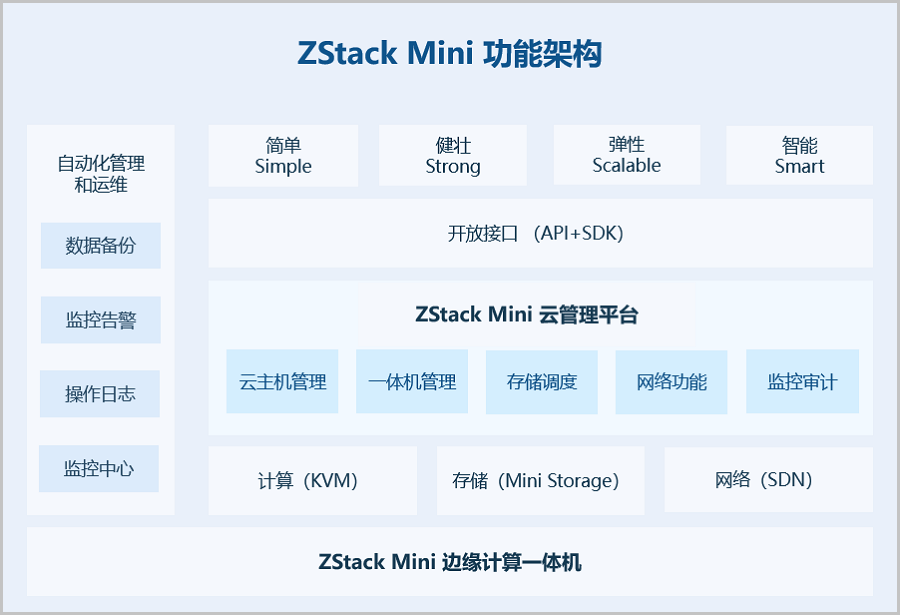

ZStack Mini结合了轻量化的ZStack云引擎与高度集成化的双子星服务器,提供对数据中心计算、存储、网络资源的高效管理与调度。支持开箱即用,用户可通过ZStack Mini快速创建云主机、分配云盘、自动配置云主机网络、实时监控资源信息,快速实现业务上线以及灵活便捷的业务运维。
主体功能
类别 | 特性 | ZStack Mini |
---|---|---|
开箱即用 | 一体机出厂内置ISO | 一体机出厂时自带ISO,保证安装包和硬件的完整正确性 |
系统预配置 | 一体机出厂后,系统管理/业务网络、IPMI网络的安装配置直接在UI界面上完成,无需执行命令行 | |
首页 | 物理机负载统计 | 实时统计物理机的CPU负载率、内存负载率、磁盘IO及网络吞吐量 |
资源使用量统计 | 系统中物理机、云主机、数据盘、镜像、网络IP的数量,及CPU、内存、存储的使用情况汇总 | |
告警提醒 | 展示系统中最新的五条报警消息 | |
监控中心 | 一体机逻辑关系展示 | 展示系统中一体机整体运行情况,及各一体机和物理机的对应情况 |
资源用量统计 | 实时展示各物理机的CPU、内存、存储用量及磁盘IO和网络吞吐量 | |
网络接口 | 展示各网络接口的连接情况 | |
一体机 | 一体机生命周期管理 | 支持添加一体机、将一体机安全关机 |
启用、停用、重连、维护物理机,支持修改物理机的root密码 | ||
识别灯亮:点亮相应物理机的识别灯 | ||
硬件前面板展示 | 根据硬盘的实际插盘情况,展示硬盘的状态、用途、可用容量等信息,并支持点亮硬盘灯 | |
硬件后面板展示 | 根据实际硬件的使用情况,展示硬件背板的槽位连接状态,包括电源、网络接口和USB设备 | |
硬盘详情展示 | 展示硬盘的概览信息、S.M.A.R.T信息、健康状态检查记录和温度信息 | |
资源用量实时监控 | 实时监控CPU用量、内存用量、磁盘IO和网卡流量 | |
可自定义监控15分钟、1小时、1天、2周的监控数据 | ||
外接设备管理 | 管理外接在该物理机上的USB设备及其他设备 | |
存储 | 存储用量 | 展示平台总体容量使用情况以及本地存储和FC SAN存储的容量使用情况 |
本地存储 | 存储池概览:展示存储池整体的容量使用情况,以及存储池中的各个RAID盘的信息 | |
RAID概览:展示各个RAID盘的RAID级别、健康状态和容量使用情况,并展示该RAID盘下的个物理磁盘的使用情况 | ||
存储数据实时监控:实时监控存储池和磁盘的IOPS、IO带宽和平均I/O延迟,可自定义监控15分钟、1小时、1天、2周的监控数据 | ||
FC SAN存储 | FC SAN存储生命周期管理:添加、添加块设备、加载一体机、从一体机卸载、删除 | |
存储概览:展示存储连接情况及容量使用情况 | ||
块设备信息:展示该存储所使用的块设备信息 | ||
存储数据实时监控:实时监控存储的IOPS、IO带宽和平均I/O延迟,可自定义监控15分钟、1小时、1天、2周的监控数据 | ||
块设备 | 展示一体机挂载的块设备信息,支持手动同步块设备 | |
云主机 | 云主机生命周期管理 | 创建(支持精简置备、厚置备模式)、启动、停止、重启、删除、恢复、彻底删除云主机 创建云主机时可指定IP创建 |
双副本展示 | 数据双副本,展示两副本的连接状态、磁盘状态、总容量和可用容量 | |
保护级别 | 可将云主机的保护级别修改为None、HA或FT | |
None:云主机的数据以双副本形式保存 | ||
HA:高可用云主机,可在故障时自动迁移至另外一个节点 | ||
FT:为云主机创建一台辅助云主机,减少宕机时间 | ||
备份数据 | 创建备份:创建整机备份 | |
删除备份:删除已创建的整机备份数据 | ||
恢复备份:选择某一备份数据,将数据盘还原至备份文件的时间点 | ||
数据盘 | 为云主机加载、卸载数据盘 | |
网卡 | 为云主机加载、卸载网卡 | |
虚拟光驱 | 可为云主机创建虚拟光驱,在虚拟光驱中加载ISO,或将ISO从虚拟光驱中卸载 | |
USB设备 | 云主机可加载物理机上的USB设备,也可将该设备从云主机上卸载 | |
其他设备 | 云主机可加载物理机上的其他设备,也可将该设备从云主机上卸载 | |
迁移 | 支持云主机热迁移 云主机所在物理机失联后,可一键将该一体机上的云主机都迁移至伙伴物理机 | |
系统扩容 | 支持云主机系统盘在线扩大容量,方便修改云主机配置 | |
QGA | 支持为安装并运行了qemu-guest-agent的云主机打开/关闭QGA配置。 | |
VirtIO驱动一键安装 | 支持为Windows云主机一键安装性能优化工具 | |
修改云主机密码 | 支持为云主机在线修改密码 | |
设置启动顺序 | 支持为云主机设置启动顺序 | |
创建镜像 | 从云主机创建系统镜像 | |
搜索 | 支持按名称、默认IP、UUID、物理机IP搜索 | |
数据实时监控 | 实时监控云主机的CPU用量、内存用量、磁盘IO和网卡流量 | |
可自定义监控15分钟、1小时、1天、2周的监控数据 | ||
数据盘 | 数据盘生命周期管理 | 创建(支持精简置备、厚置备模式)、删除、恢复、彻底删除数据盘 |
加载到云主机上、从云主机上卸载 | ||
双副本展示 | 数据双副本,展示两副本的连接状态、磁盘状态、总容量和可用容量 | |
备份数据 | 创建备份:加载到云主机上的数据盘可创建备份 | |
删除备份:删除已创建的数据盘备份 | ||
恢复备份:选择某一数据盘备份数据,将数据盘还原至备份文件的时间点 | ||
扩容 | 数据盘扩容 | |
数据实时监控 | 实时数据盘的IOPS和IO带宽 | |
可自定义监控15分钟、1小时、1天、2周的监控数据 | ||
镜像 | 镜像生命周期管理 | 支持添加(URL上传、本地文件上传)、删除、恢复、彻底删除镜像 |
网络 | 网络生命周期管理 | 创建、删除网络 在创建网络的时候可选择是否开启DHCP服务 |
为该网络添加、删除网络段 | ||
为该网络添加、删除DNS | ||
数据实时监控 | 实时网络IP的使用情况 | |
可自定义监控15分钟、1小时、1天、2周的监控数据 | ||
应用中心 | 应用中心 | 将应用信息从外接U盘设备同步至平台 |
将应用从外接U盘获取至本地镜像仓库,从本地镜像仓库移除应用 | ||
安装已经获取的应用 | ||
我的应用 | 对于已经安装的应用,支持启动、停止、重启其中的云主机 | |
支持卸载已经安装的应用 | ||
外接磁盘备份 | 外接磁盘生命周期管理 | 选择外接硬盘作为备份设备,支持将备份设备移除 |
查看该备份设备的容量使用情况 | ||
备份 | 创建备份数据,支持断点续备 | |
删除备份数据 | ||
从备份数据恢复 | ||
弹性IP | 弹性IP生命周期管理 | 创建、删除弹性IP |
将该弹性IP绑定至云主机,将弹性IP从云主机解绑 | ||
报警消息 | 报警消息展示 | 当系统中资源达到报警阈值或系统发生故障时,系统会提示报警消息 |
操作日志 | 操作日志展示 | 用户的每一个操作,都有对应的操作日志展示 |
个人中心 | 修改密码 | 支持为账户修改密码 |
设置 | 自定义UI | 自定义设置UI界面上的产品logo和产品名称等信息 |
接收端设置 | 添加、删除邮件接收端,可从邮件接收报警消息 | |
邮箱服务器 | 添加、删除邮箱服务器,测试邮箱服务器的连通性 | |
网络配置 | 展示环境中的一体机的千兆网络配置和IPMI网络配置 | |
支持进入配置模式修改一体机的千兆网络配置 | ||
关于页面 | 系统信息展示 | 展示系统的管理节点IP和管理节点虚拟IP |
高可用
ZStack Mini为云主机提供三种保护级别:None、HA、FT,用于保障业务连续性。
None
若云主机保护级别为None,云主机的系统盘和数据盘以双副本和校验码来保障运行,但是云主机的运行状态不受保护。当发生节点故障、存储或网络故障、意外宕机时,需要用户手动启动云主机。
HA
若云主机保护级别为HA(High Availability,高可用),云主机的系统盘和数据盘以双副本和校验码来保障运行,同时云主机的运行状态与环境受到实时监控。当发生节点故障、存储或网络故障、意外宕机时,系统会在另一个节点自动启动云主机,无需用户手动介入,分钟级恢复业务。

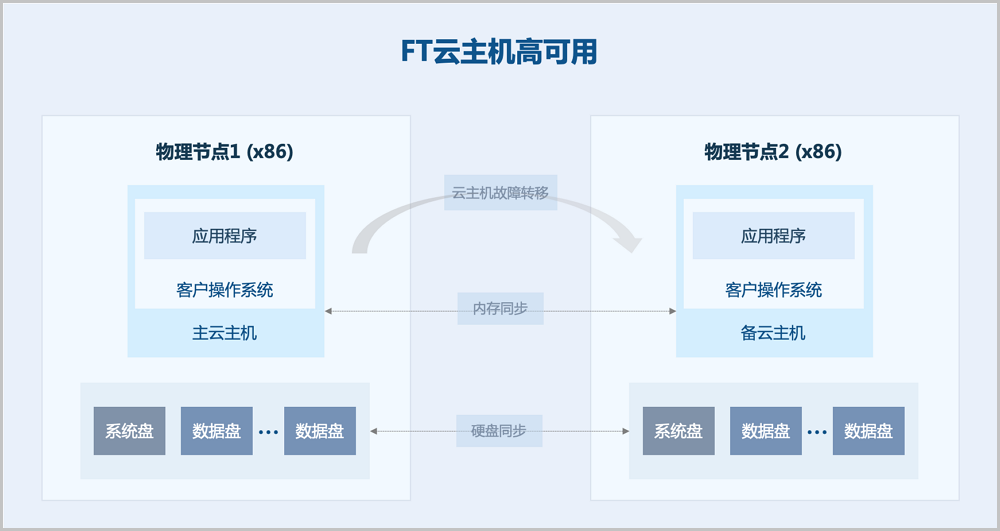

FT
若云主机保护级别为FT(Fault Tolerance,容错),在一体机的两个节点上各自有一台相同配置的云主机以主备模式工作,主云主机状态与备云主机状态时刻保持一致,主云主机通过内部高速网络把内存和硬盘数据实时同步给备云主机。当发生节点故障、存储或网络故障、意外宕机时,业务可平滑无缝切换至时刻待命的备云主机上继续运行,这一切换过程达到秒级以下。对于承载核心业务的云主机,建议以FT保护级别来运行。
应用中心
ZStack Mini提供全面立体的应用快速部署,用户通过UI方式添加应用模板,使用模板即可一键快速部署所需应用。ZStack Mini应用中心预置提供上百个开源和免费应用,包括:边缘计算与物联网应用、服务器软件基础应用、数据库管理应用、CI/CD与DevOps应用、新闻发布与平台管理建站应用、企业管理系统应用、云计算与实训平台应用、以及深度学习与人工智能应用等。此外,ZStack将与生态合作伙伴合作推出更多丰富的商业应用,包括行业应用、商业软件、边缘计算服务等。
